產品介紹

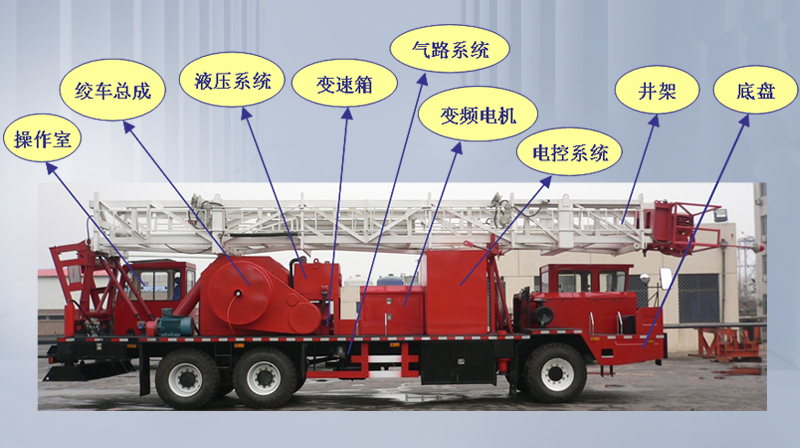

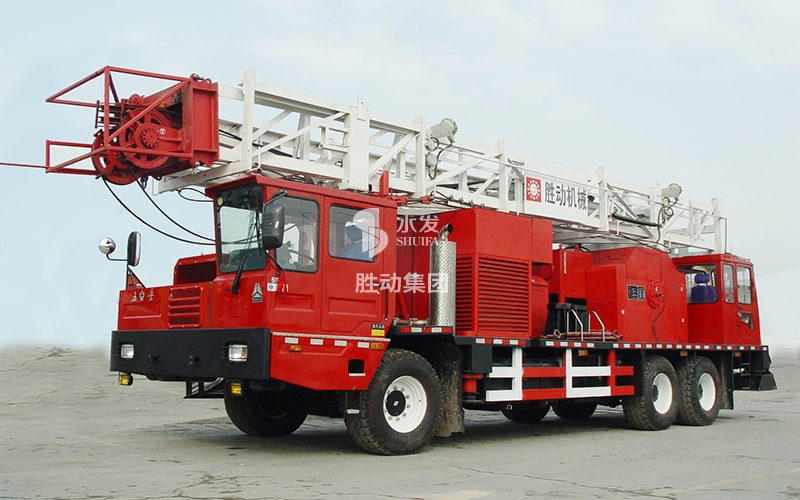

輪式網電修井機主要由修井機主機和箱變總成或增程式發電機組組成，用于油田井深范圍在4000m以內的油、氣、水井等小修作業。產品包括XJ70DBZ型、XJ90DBZ型。
功能特點
| 【節約能源、保護環境】 | 【安全可靠、性能穩定】 |

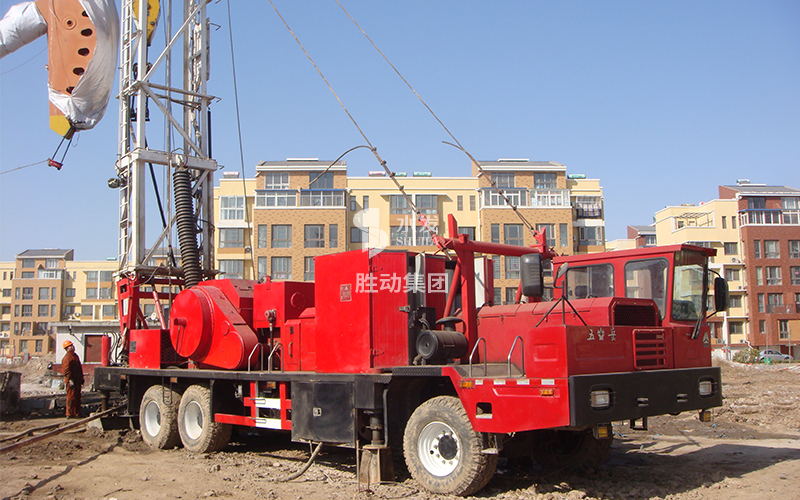

網電修井機利用網電作為動力源，代替燃油資源。采用變頻驅動技術，降低動力源輸出功率和空載功率。進行一般的小修井作業，與傳統作業設備相比，實現節能60%以上。網電修井機在作業過程中現場無廢氣排放，而且產生的最高噪音僅為傳統設備的50%。設備低噪音的特點，徹底解決了在居民區作業施工噪音擾民的問題，滿足了夜間施工的要求。 | 電控系統具有完整的保護措施，提供了外部故障信號輸入、開機聯鎖保護等功能；具有防電機堵轉保護功能，避免誤操作損壞設備；具有駐車及緊急制動功能；具有安全剎車功能；具有智能游鉤位置控制功能；具有智能提升速度功能；具有機械防碰和電子防碰、過卷雙重保護功能；電控房內加裝空調，對電控系統進行保護；操作室電控系統采用24V直流電控制，安全可靠；動力系統安裝應急取力裝置，井場電源出現故障和停電時，利用底盤柴油機啟動應急取力裝置，可以緩慢提升油管和其它作業，對井口進行處理。 |
| 【技術先進，操控性好】 | 【提升力強，起下速度快】 |
| 動力系統采用變頻調速技術，主動力為變頻調速電機，能夠?qū)崿F(xiàn)速度無極控制；主剎車采用液壓盤式剎車，提高了修井機的安全性和可靠性；輔助剎車采用電機能耗制動和電機“懸停”，實現快速、平穩起放；采用數字化控制技術，以PLC控制技術為核心，實現數控、電控、氣控一體化設計。 | 作業過程中，將變頻電機控制開關推到上提或下放位置，大鉤以最低速度運動，利用腿踏板實現加速，操作簡便，工作效率高，提升力強，起下速度快，作業能力優于傳統的通井機和修井機。工作效率比傳統修井機工作效率高10％左右。 |
| 【故障率低，維修成本低】 | |
網電修井機以交流變頻調速電機作動力，傳動系統結構簡捷，傳動鏈短，故障率低，僅絞車等幾處需要保養，維護保養成本低。配置的變頻電機技術成熟，質量可靠，正常使用壽命可達10年以上。整機采用模塊化設計，每個單元可獨立拆卸，維修方便，布局合理。 |
技術參數
| 行駛最高車速 | 50km/h | 50km/h |
| 整車最大爬坡度 | 30° | 30° |
| 主電機額定功率 | 110KW | 150KW |
| 操作系統額定電壓值 | 24V | 24V |
| 最大鉤載載荷 | 700KN | 900KN |
| 滾筒型式 | 單滾筒 | 單滾筒 |
| 井架高度 | 21m | 29m |
| 提升速度 | 0.2-1.5m/s | 0.2-1.33m/s |
| 整車外形尺寸 | 12900*3050*4000 | 16400*3050*4180 |
| 最小轉彎半徑 | 13m | 13m |
| 底盤驅動型式 | 6*4/6*6 | 6*4/6*6 |
| 動力部分額定電壓值 | 380V | 380V |
| 最大修井深度 | 3200m（φ73mm油管） | 4000m（φ73mm油管） |
| 額定鉤載載荷 | 400KN | 600KN |
| 滾筒剎車型式 | 液壓盤式剎車 | 液壓盤式剎車 |
| 鋼絲繩股數 | 6股繩 | 6股繩 |
| 鋼絲繩直徑 | φ22mm | φ26mm |
| 整機質量 | 32000kg | 38000kg |
